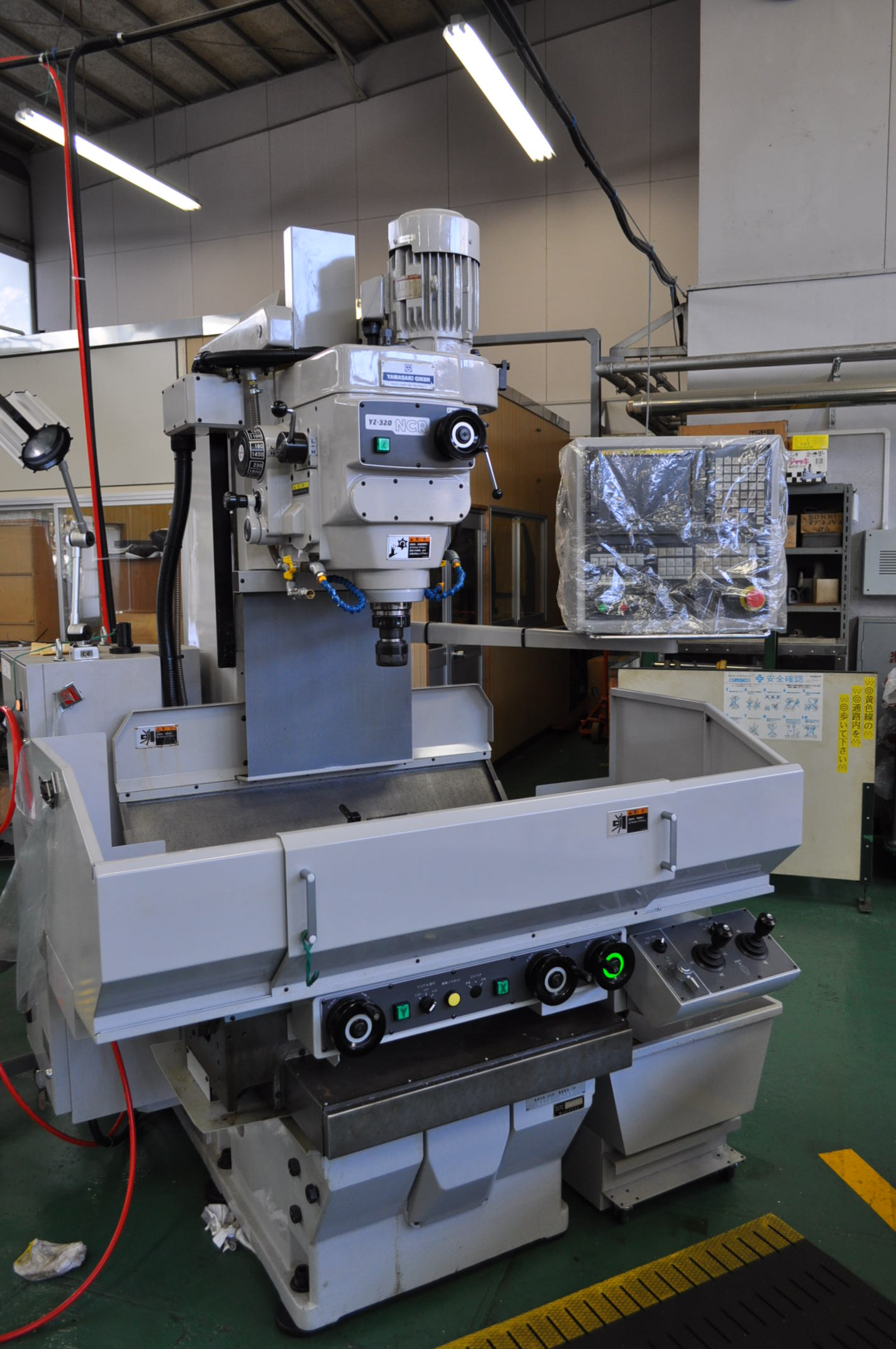

YZ-320NCR NCフライス盤 [山崎技研株式会社]
加工ストローク
(X, Y, Z) = (550, 320, 500)mm
テ−ブル
作業面 1,000×300mm
積載質量 300kg
制御軸
X・Y・Z軸
主軸
回転数 80〜4000rpm
送り速度
切削速度 4〜4000mm/min
早送り速度 10000mm/min

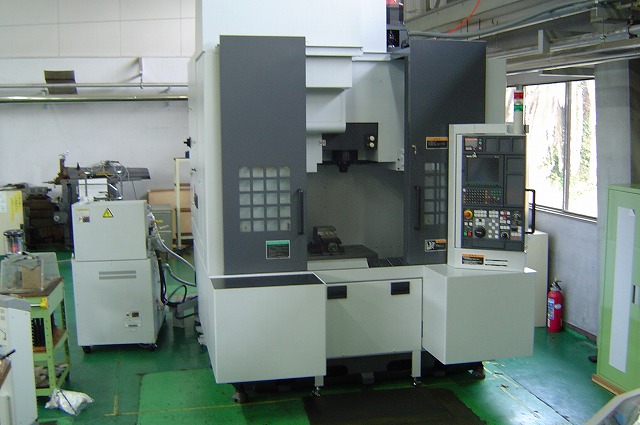

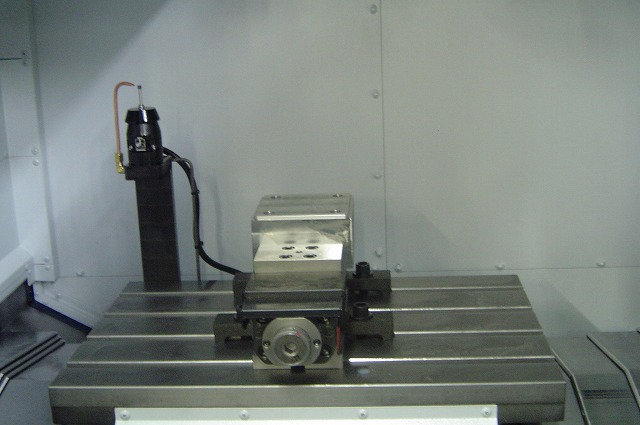

NV4000 DCG 高精度立形マシニングセンタ [�蠖浩叉�]
加工ストローク
(X, Y, Z) = (600, 400, 400)mm
テーブル
作業面 700×450mm
積載質量 350kg
主軸
最高回転数 20,000rpm
送り速度
早送り 42,000mm/min
切削送り 6,000mm/min
ATC
工具収納本数 20本
工具最大径 φ125mm(隣接工具無)
工具最大長 250mm
工具最大質量 8kg
動力源
電源 27.4kVA
空気圧源 0.5MPa
機械の大きさ
高さ 2,770mm
所要床面積 2,166×2.685mm
質量 6,740kg

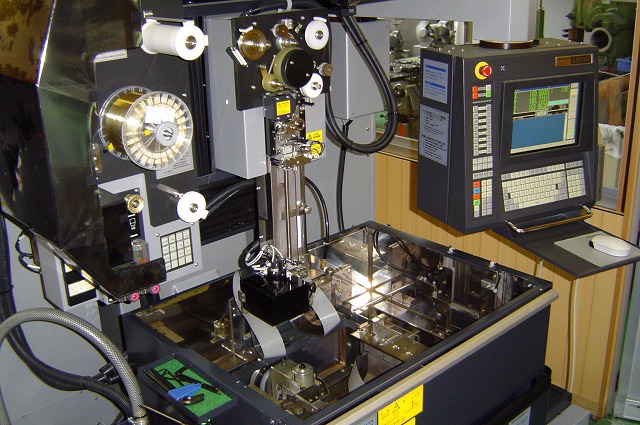

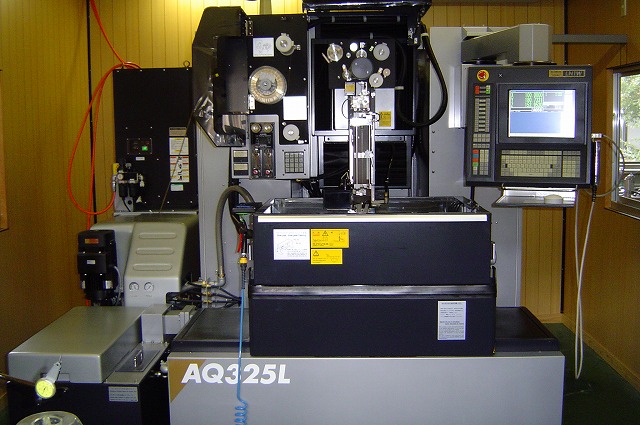

AQ325L リニアモーター駆動ワイヤ放電加工機 [sodic]
加工ストローク
(X, Y, Z) = (350, 250, 220)mm
加工対象物
最大寸法 550×400×200mm
浸漬高さ 200mm
最大重量 300kg
ワイヤ電極
0.15〜0.3mm
加工可能材料
通電性のあるもの

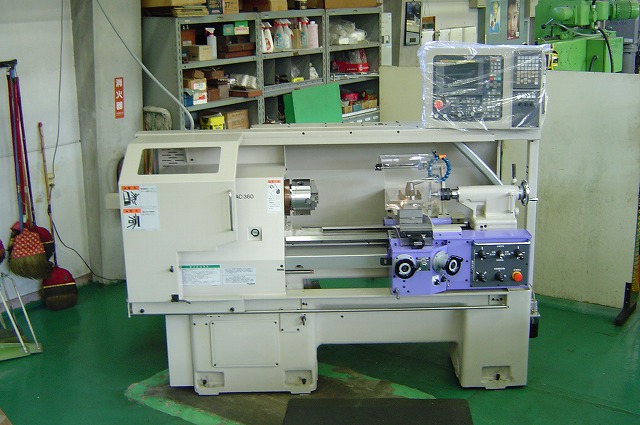

TAC360 NC旋盤 [滝澤鐵工所]
振り及び芯間距離
ベット上の振り 360mm
両センター間の最大距離 700mm
主軸
主軸貫通穴径 40mm
速度変換数 18
速度範囲 60〜2000rpm
主軸電動機 3.7kW
往復台
送り速度範囲 0.001〜500mm
縦方向移動長さ 680mm
横方向移動長さ 165mm
芯押台
センター移動距離 130mm
ベッドの幅 275mm
機械寸法
奥行き×横×高さ 1145×2070×1740
機械の概重量 1200kg
制御装置
制御方式 CNC制御
同時制御軸数 2
最小設定単位 0.001mm
入出力 RS-232C,PCカード

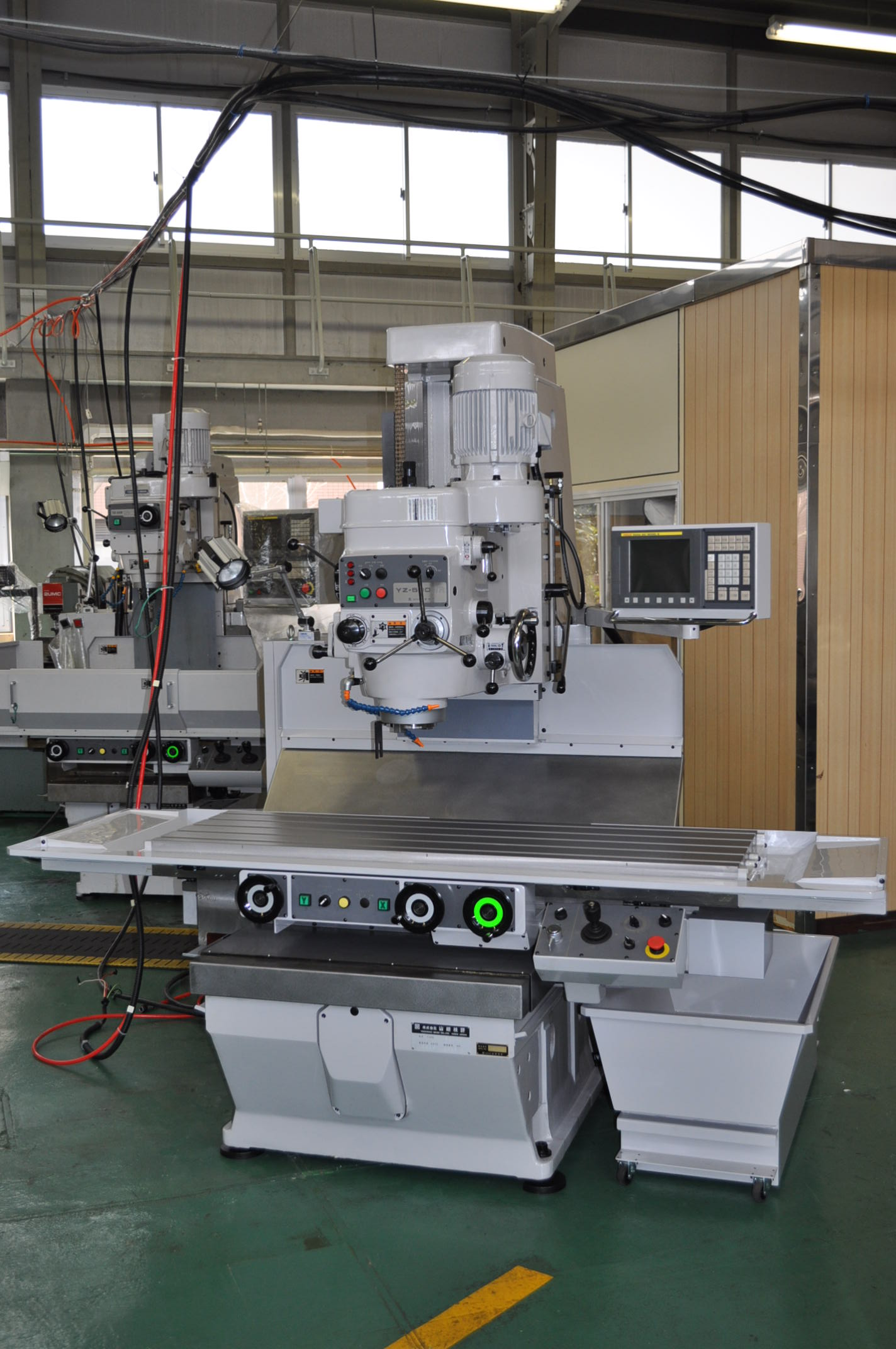

YZ-500WR 立中ぐりフライス盤 [山崎技研株式会社]
加工ストローク
(X, Y, Z) = (1050, 550, 520)mm
テーブル
作業面 1,600×500mm
積載質量 600kg
制御軸
X・Y軸
主軸
回転数 55〜2000rpm
（電子制御を用いると、44〜3000rpm）
送り速度
切削速度 1〜4000mm/min
早送り速度 6000mm/min

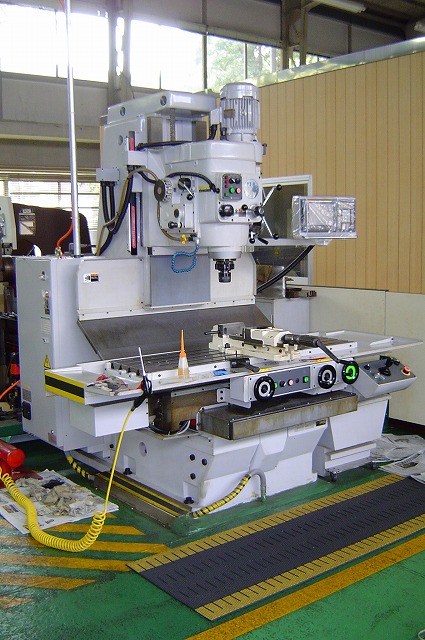

YZ-8WR 立中ぐりフライス盤 [山崎技研株式会社]
加工ストローク
(X, Y, Z) = (850, 400, 500)mm
テーブル
作業面 1,400×400mm
積載質量 600kg
制御軸
X・Y軸
主軸
回転数 55〜2000rpm
送り速度
切削速度 15〜4000mm/min
早送り速度 6000mm/min
MastercamV9 CAD／CAMソフト [�蟠�立]
ＣＡＤ
サーフェイス作図
ソリッド作図
サーフェイスからソリッドへ変換
ファイルデータ変換 AutoCAD(DXF,DWG)
Parasolid（IGES,STL,SAT,CADL,ASCII)
SolidWorks
SolidEdge
ＣＡＭ
ＭＩＬＬ機能
５軸加工（複合軸）
ワイヤー加工
旋盤加工
